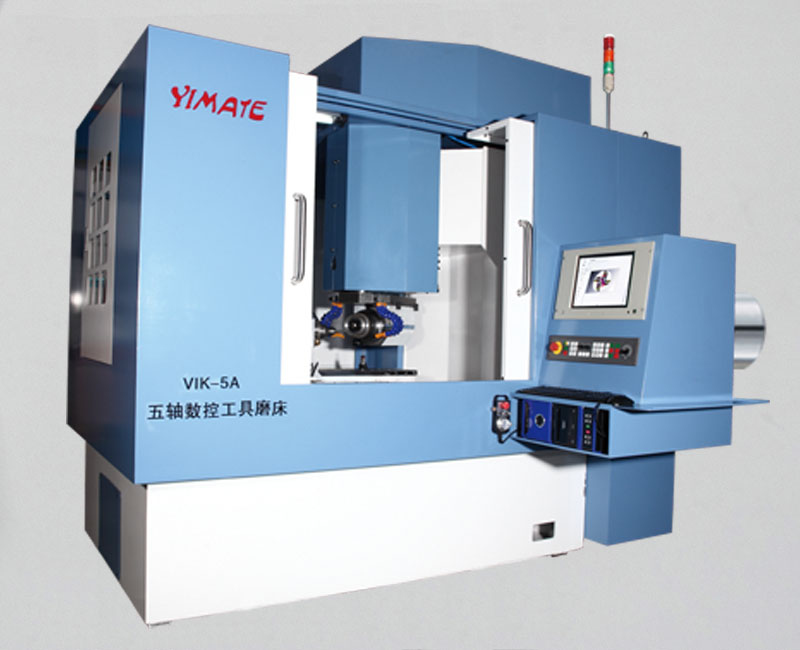

五軸數控工具磨床 產品介紹 Vik-5A 五軸數控工具磨床技術參數 X軸 伺服電機直連驅動，行程：490mm，數控系統分辯率0.001mm， 編程和手輪進給最小分辯率0.001mm Y軸 伺服電機直連驅動，行程：390mm，數控系統分辯率0.001mm， 編程和手輪進給最小分辯率0.001mm Z軸 伺服電機直連驅動，行程：270mm，數控系統分辯率0.001mm， 編程和手輪進給最小分辯率0.001mm A軸 直驅工件分度頭，360°精確定位，550rpm。 C軸 進口雙蝸輪蝸桿，磨頭回轉230°（±115°） 快速移動X，Z，Y 15m/min 快速移動B軸 16rpm 夾持最小工件直徑 1.75mm（可選） 夾持最大工件直徑 25mm（可選） 最大工件長度 500mm 磨削最大工件直徑 345mm 直線分辯率 0.001mm 直線光柵尺反饋分辨率 0.0001mm 旋轉分辯率 0.0001° 旋轉反饋分辨率 0.0001° 主軸功率 15kw 峰值功率 22KW 砂輪主軸轉速 1000-15000rpm 機床重量 約4600KG 砂輪最大直徑 170mm 冷卻油箱 300升油箱，精密紙過濾器，多級高壓油泵 總功率 45KW 冷卻泵功率 1.1KW液下泵 冷卻泵流量 >=66L/min 油冷機 1套，用于磨削電主軸和直驅工件頭的冷卻和恒溫控制 油霧收集處理機 1套，用于磨削加工產生的油霧處理 過濾精度 可以達到0.5um
